¿Qué es Business Process Model and Notation - BPMN?

BPMN (Business Process Model and Notation) es el estándar internacional para dibujar procesos de negocio con un mismo lenguaje visual que entienden analistas, desarrolladores y directivos. Sirve para documentar cómo trabaja realmente la empresa, detectar ineficiencias y llevar los procesos a sistemas de automatización sin perder el significado en el camino.

Cuando se trata de plasmar gráficamente los flujos operativos en una empresa, son muchos los que se encuentran ante un dilema a la hora de elegir una metodología. A pesar de que pareciera simple trazar un proceso paso a paso, lo cierto es que existen diversas maneras de representarlo y, sin una herramienta idónea, documentarlo de manera clara y eficiente puede volverse engorroso y complejo. Para quienes recién se inician en el análisis y mapeo de procedimientos, la amplia gama de posibilidades que brinda, por ejemplo, una herramienta como Microsoft Visio podría resultar abrumadora, y la falta de familiaridad con conceptos técnicos complica todavía más la selección.

Imagine la reunión de seguimiento de un proyecto de automatización en una aseguradora regional. El director de operaciones trae un diagrama del proceso de reclamos que dibujó su equipo hace dos años. El área de tecnología trae otro, con cajas y flechas distintas, que usó para cotizar el desarrollo. Cumplimiento trae un tercer documento en texto, con las validaciones que exige el regulador. Durante una hora, la discusión no gira en torno a cómo mejorar el proceso sino en torno a cuál de los tres dibujos es el verdadero. El proyecto ya lleva un trimestre de retraso y nadie puede decir con certeza cuánto cuesta un reclamo ni dónde se atasca. Ese es el problema que BPMN resuelve antes que cualquier otro, porque le da a la organización un solo idioma para describir cómo trabaja.

BPMN, o Business Process Model and Notation (Notación y Modelado de Procesos de Negocio), se destaca como una opción viable en este contexto. A diferencia de otras metodologías similares, BPMN fue específicamente diseñada para representar procesos empresariales de manera clara y normalizada. ¿Qué significa esto exactamente? Que da igual si usted es un analista experto, un desarrollador experimentado o un gerente que supervisa un proyecto, porque BPMN proporciona un lenguaje visual comprensible para todos. Es entendible que alguien que no haya oído hablar de BPMN tenga dudas sobre si realmente es la herramienta apropiada para sus necesidades. Aunque a simple vista podría parecer una solución excesivamente simple, BPMN ofrece funcionalidades avanzadas que satisfacen incluso las demandas más exigentes y, al mismo tiempo, su curva de aprendizaje no es tan empinada como la de otros métodos.

Este artículo tiene como objetivo despejar esas dudas. Aquí le explico qué es BPMN, cómo se diferencia de otras técnicas de mapeo de procesos y, sobre todo, cuándo y por qué debería considerarlo la mejor opción para visualizar y optimizar sus flujos de trabajo. Si ha intentado mapear procesos antes y no ha logrado los resultados esperados, puede que esta metodología sea justo lo que necesita.

>> Diferencia entre costeo por órdenes de trabajo y costeo por procesos <<

¿Qué es BPMN y para qué sirve?

BPMN es una metodología ampliamente utilizada para la representación gráfica de los procesos empresariales. Su objetivo principal es brindar una forma estándar y comprensible para modelar y comunicar los procesos de negocio tanto a nivel técnico como a nivel empresarial. La ventaja de BPMN radica en que proporciona una notación visual que es fácilmente entendible para todos los participantes de un proyecto, ya sean analistas de negocios que diseñan el proceso, desarrolladores que implementan la solución de manera minuciosa o ejecutivos que necesitan comprender a fondo el flujo de trabajo de la organización. Además, BPMN ofrece la posibilidad de representar gráficamente distintos tipos de tareas, eventos y flujos dentro de un proceso empresarial de manera clara y sencilla, logrando una comunicación efectiva entre todas las partes interesadas.

Esa intención no es una interpretación. Es el propósito declarado del estándar. La norma ISO/IEC 19510:2013, idéntica a la versión 2.0.1 de BPMN, establece que su objetivo es ofrecer una notación fácilmente comprensible para todos los usuarios de negocio, desde los analistas que esbozan los procesos hasta los desarrolladores que los implementan y los gerentes que los supervisan, cerrando la brecha entre el diseño del proceso y su implementación. El Object Management Group, que mantiene la especificación, publicó la versión 2.0.2 de BPMN en enero de 2014 y la describe como el estándar de facto para los diagramas de procesos de negocio, suficientemente preciso como para traducirse en componentes de software.

El diagrama BPMN se compone de diversos elementos gráficos que representan distintos aspectos de un proceso. Entre estos elementos se incluyen actividades, decisiones, eventos y flujos, al igual que ocurre con los diagramas de flujo. La diferencia está en el rigor. Cada elemento tiene un significado preciso y compartido, de modo que un diagrama elaborado en Bogotá se lee igual en Miami o en Ciudad de México, y lo que el analista dibujó es exactamente lo que el desarrollador entiende.

¿Para qué sirve en la práctica? Para tres cosas que preocupan a cualquier comité de dirección. La primera es entender cómo se trabaja de verdad, con sus excepciones y retrabajos, y no como dice el manual. La segunda es decidir qué cambiar con base en evidencia, porque un proceso bien modelado muestra dónde se acumulan esperas, aprobaciones redundantes o traspasos innecesarios. La tercera es automatizar con menos riesgo, porque un modelo BPMN puede ejecutarse en una plataforma de gestión de procesos sin reinterpretaciones.

>> ¿Qué es un proceso de negocio? <<

La simbología de BPMN

A diferencia de otras simbologías de mapeo de procesos, BPMN se caracteriza por mantenerse muy simple y estándar, de forma que la curva de aprendizaje para adoptarlo sea muy corta. Cada símbolo que lo compone tiene un significado específico. Las actividades son tareas o trabajos específicos que se llevan a cabo dentro de un proceso. Los eventos indican qué desencadena o finaliza un proceso, o qué ocurre en medio de él, como la llegada de un mensaje o el vencimiento de un plazo. Los flujos, por su parte, muestran la secuencia en la que ocurren las actividades y cómo se relacionan entre sí. Además, BPMN incorpora elementos adicionales, como las compuertas de decisión y los participantes, que permiten modelar escenarios más complejos e interactivos.

Los participantes merecen una mención especial porque son, con frecuencia, donde se encuentra el valor para la dirección. BPMN organiza el proceso en piscinas y carriles, que representan organizaciones, áreas o roles. Al ver el proceso de aprobación de un crédito dividido en carriles para el ejecutivo comercial, el analista de riesgo, el comité y operaciones, cualquiera puede contar cuántas veces el expediente cambia de manos. Cada traspaso es una espera potencial, un riesgo de error y una oportunidad de mejora.

Símbolos más utilizados en BPMN

A continuación, se muestran los símbolos más comúnmente utilizados en esta metodología.

Comparación de BPMN con otras metodologías de mapeo de procesos

BPMN se distingue de otras metodologías de mapeo de procesos por su énfasis en la estandarización y por su capacidad para ser comprendida por diferentes actores dentro de una organización. A diferencia de otras técnicas, como los tradicionales diagramas de flujo, los mapas de procesos o los diagramas de flujo de datos, BPMN ofrece una notación más rica y precisa que está específicamente diseñada para representar procesos empresariales de una manera formal y detallada.

No obstante, la complejidad de su especificación dificulta en ocasiones su adopción y genera confusión respecto a su alcance. Asimismo, al tratarse de una herramienta versátil concebida para modelar procesos de muy diversa índole, la falta de lineamientos que orienten su aplicación adecuada a cada caso puede dar lugar a diseños excesivamente genéricos o innecesariamente complejos, lo que merma su utilidad práctica. Sin embargo, cuando se aplica siguiendo buenas prácticas y considerando las particularidades de cada organización y proceso, BPMN demuestra ser una potente metodología capaz de mejorar sustancialmente la gestión, ejecución y automatización de flujos de trabajo.

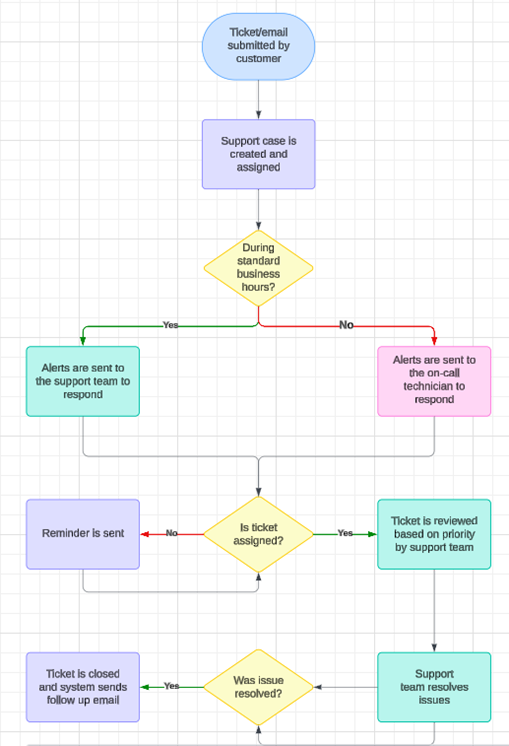

Diagrama de flujo convencional

Los diagramas de flujo convencionales son simples e intuitivos para usuarios sin experiencia en notaciones avanzadas. Sin embargo, carecen de la capacidad para representar eventos complejos, condiciones que requieran tomar decisiones o interacciones entre diversos actores, algo que BPMN puede modelar con precisión. Mientras que los diagramas de flujo son útiles para procesos lineales y sencillos, BPMN es más apropiado para plasmar procesos intrincados que involucren múltiples participantes, elecciones y acontecimientos entrelazados.

Diagrama de flujo de datos

Otra metodología ampliamente empleada es el diagrama de flujo de datos (DFD), el cual se centra más en el trayecto que recorre la información dentro de un sistema que en las actividades o tareas específicas. El DFD es útil para mapear cómo los datos se mueven entre diferentes entidades de un sistema, lo que lo hace especialmente adecuado para el análisis de sistemas o procesos informáticos. Por el contrario, BPMN no solo muestra el flujo de la información, sino también las actividades, eventos y decisiones que ocurren dentro del proceso, por lo que se convierte en una herramienta más completa para procesos empresariales orientados a la acción.

Mapa de procesos

Los mapas de procesos, por su parte, son una representación más abstracta de los procesos de negocio. Suelen enfocarse en los pasos clave de un proceso sin entrar en demasiado detalle sobre las condiciones o los flujos alternativos. Aunque son útiles para tener una vista general del proceso, no tienen la capacidad de BPMN para modelar situaciones complejas o escenarios detallados. BPMN es superior cuando se requiere una comprensión profunda y técnica del proceso, mientras que los mapas de procesos pueden ser mejores para presentaciones ejecutivas o para comunicar los aspectos generales de un flujo de trabajo.

>> Transformando datos en decisiones empresariales <<

¿Cuándo conviene usar BPMN y cuándo no?

En términos de elección, BPMN es la mejor opción cuando se precisan notaciones exactas y normalizadas para procesos complejos, especialmente en entornos donde es importante que tanto equipos técnicos como de negocio puedan comprender y colaborar en la definición del proceso. Asimismo, es ideal cuando se desea automatizar procesos empresariales, dado que su nivel de detalle permite que los procesos se implanten sin problemas en sistemas de gestión de procesos empresariales (BPMS). Adicionalmente, su estructura normalizada proporciona una base sólida para el intercambio de información de procesos entre diversas herramientas.

Por otro lado, métodos como los diagramas de flujo tradicionales o los mapas de procesos pueden ser más apropiados para proyectos más simples, para la enseñanza básica o cuando se busca una comprensión rápida y general del flujo de trabajo, sin necesidad de entrar en los detalles operativos o técnicos. La decisión no es ideológica. Un buen equipo de procesos usa el mapa de alto nivel para conversar con la junta directiva y BPMN para conversar con quienes van a rediseñar y automatizar.

Algunos ejemplos por industria ayudan a ubicar el punto de corte. En banca, la originación de un crédito involucra al cliente, al ejecutivo, a riesgo, a cumplimiento y a operaciones, con decisiones que dependen del monto y del perfil, plazos regulatorios y mensajes entre sistemas. Es un caso típico de BPMN. En seguros, el proceso de reclamos de la escena inicial combina eventos externos, como la llegada de un peritaje, con reglas de negocio y excepciones frecuentes. En manufactura, el ciclo de pedido a cobro cruza ventas, planeación, producción, logística y finanzas, y cada traspaso mal definido se traduce en días de inventario o de cartera. En telecomunicaciones, la activación de un servicio empresarial depende de proveedores, aprovisionamiento técnico y facturación. En cambio, el flujo de aprobación de vacaciones de una empresa mediana probablemente se documenta mejor con un diagrama de flujo sencillo.

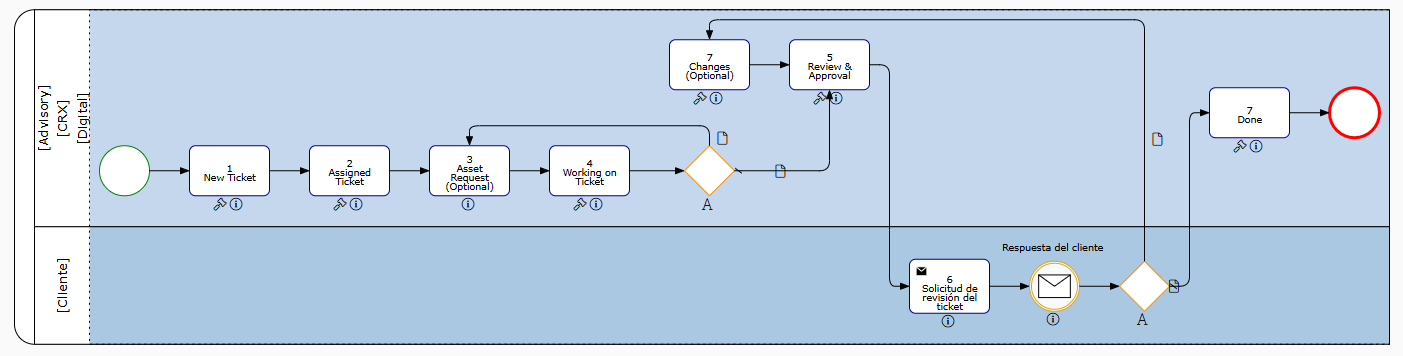

A continuación se muestra cómo se ve un gráfico sencillo utilizando BPMN.

Ventajas de utilizar BPMN en la empresa

La gran ventaja de BPMN radica en que permite uniformar la manera en que se describen los procesos de negocio dentro de una organización. Al lograr esta normalización, facilita la colaboración transversal entre las diversas áreas de la compañía, ya que todos los involucrados pueden interactuar mediante un lenguaje visual estandarizado. Esto no solo agiliza la comunicación interna, sino que también contribuye a visualizar ineficiencias operativas, optimizar rutas de trabajo y alinear el accionar cotidiano con los objetivos estratégicos trazados por la gerencia. De este modo, la empresa garantiza que sus procesos centrales estén bien enunciados y orientados al cumplimiento de fines determinados, lo cual es fundamental en un contexto de competencia creciente.

BPMN también se utiliza ampliamente para la automatización de procesos, debido a que permite representar de manera precisa y clara los flujos de trabajo, lo cual facilita implementar dichos procesos en sistemas automatizados como las plataformas de gestión de procesos empresariales. Estas herramientas tecnológicas ayudan a mejorar la eficiencia al minimizar los errores humanos que se podrían presentar si los procesos se realizaran de forma manual. No obstante, al automatizar también es importante considerar que en ocasiones surgen imprevistos que requieren flexibilidad para hacer los ajustes necesarios, por lo que el factor humano sigue siendo relevante en la supervisión para garantizar el correcto funcionamiento del sistema.

Hay una tercera ventaja que suele pasar inadvertida y que interesa directamente al director financiero. Un proceso modelado con BPMN es un proceso que se puede costear. Cuando cada actividad, cada participante y cada decisión están definidos, es posible asignarles tiempo y recursos, y con ello conocer el costo real de un reclamo, de un pedido o de una solicitud. Así, el modelo deja de ser un dibujo para convertirse en una base de cálculo para decisiones de eficiencia, de precio y de nivel de servicio.

>> ¿Qué es Pricing y cómo se diferencia del Revenue Management? <<

Qué significa BPMN para la alta dirección

Para un director general o un director de operaciones, BPMN no es una cuestión de notación sino de gobierno. Una empresa que no tiene sus procesos críticos documentados en un lenguaje común depende de la memoria de algunas personas, negocia proyectos de tecnología sobre supuestos y difícilmente puede medir la eficiencia de su operación. Volviendo a la aseguradora de la escena inicial, el día en que existe un solo modelo del proceso de reclamos, la discusión cambia de cuál es el dibujo correcto a dónde se pierden los días, y esa es una conversación que sí produce decisiones.

El impacto también llega al cliente. Los procesos que el cliente experimenta, como la apertura de una cuenta, la atención de un reclamo o la entrega de un pedido, determinan buena parte de su percepción de servicio y de su decisión de quedarse. Modelarlos con precisión permite reducir tiempos de respuesta, eliminar pasos que el cliente no valora y diseñar excepciones con criterio, con lo que se protege la retención y la lealtad al mismo tiempo que se reduce el costo de servir. Para el director comercial, un proceso de venta y de entrega bien definido acorta el ciclo de conversión y evita que los acuerdos se enfríen en aprobaciones internas.

La advertencia para la dirección es igual de clara. BPMN no compensa una mala estrategia de procesos. Modelar con detalle un proceso que no debería existir solo produce un buen diagrama de un problema. Por eso el modelado debe ir acompañado de una pregunta de negocio, de indicadores y de un dueño del proceso con autoridad para cambiarlo.

Cómo empezar con BPMN en su organización

Un consultor con experiencia le recomendaría empezar por un proceso que duela. Elija uno donde el cliente o el negocio ya sientan el problema, como un tiempo de respuesta que genera quejas, un cierre de mes que exige horas extra o un proyecto de automatización que no termina de arrancar. Defina con el dueño del proceso cuál es la pregunta que el modelo debe responder y qué indicador va a mejorar.

Después, modele el estado actual tal como funciona hoy, con sus excepciones, y no como dice el procedimiento. Es preferible empezar con un subconjunto disciplinado de la notación, con eventos, tareas, compuertas, carriles y flujos de mensajes, y sumar elementos avanzados solo cuando aporten. Valide el modelo con las personas que ejecutan el proceso, porque son quienes conocen los atajos y los cuellos de botella. Con esa línea base, construya el estado futuro y cuantifique la diferencia en tiempo, costo y experiencia del cliente. Solo entonces tiene sentido elegir la plataforma de automatización, porque ya sabe exactamente qué quiere que haga.

Finalmente, establezca reglas de gobierno sencillas, como una convención de nombres, un repositorio único y un responsable de mantener los modelos vigentes. Un repositorio de procesos que nadie actualiza pierde credibilidad en pocos meses. Para estructurar este recorrido, puede apoyarse en el kit ICX Process Transformation Framework, que le guía desde el diagnóstico del proceso hasta su rediseño y automatización. Descárguelo y úselo como hoja de ruta para su primer proceso modelado con BPMN.

Cómo le ayuda ICX

ICX Consulting acompaña a empresas de Estados Unidos y América Latina en el mapeo y análisis de procesos con BPMN, en su rediseño y en la gestión de procesos empresariales (BPM). Trabajamos con la metodología ICX Process Transformation Framework y con la matriz de procesos para conectar cada modelo con indicadores de negocio, y llevamos los procesos rediseñados a la automatización con la tecnología que mejor se ajusta a cada organización.

Preguntas frecuentes

¿BPMN es un software o una notación?

BPMN es una notación estándar, no un software. Lo mantiene el Object Management Group y está reconocido como norma ISO/IEC 19510. Existen muchas herramientas, gratuitas y comerciales, que permiten dibujar diagramas BPMN y, en algunos casos, ejecutarlos en plataformas de automatización.

¿Qué diferencia hay entre BPMN y BPM?

BPM (Business Process Management) es la disciplina de gestión que busca diseñar, ejecutar, medir y mejorar los procesos de forma continua. BPMN es el lenguaje con el que esa disciplina dibuja los procesos. Una empresa puede practicar BPM con distintas notaciones, aunque BPMN es la más extendida.

¿Cuánto tiempo toma aprender BPMN?

Los elementos básicos, como eventos, actividades, compuertas y carriles, se aprenden en pocas sesiones y bastan para la mayoría de los procesos de negocio. Los elementos avanzados requieren más práctica y son necesarios sobre todo cuando el modelo se va a ejecutar en una plataforma de automatización.

¿Se necesita BPMN para automatizar procesos?

No es obligatorio, pero reduce el riesgo. Un modelo BPMN precisa la lógica, las excepciones y los participantes antes de construir la solución, lo que evita automatizar un proceso defectuoso y facilita que negocio y tecnología validen el mismo diseño.

BPMN sin duda ofrece una herramienta efectiva para quienes buscan optimizar procesos empresariales. Su capacidad para normalizar la forma de representar flujos de trabajo clarifica la comprensión dentro de la organización, permite detectar áreas de mejora e impulsa la productividad, con un grado de detalle y adaptabilidad que lo hace propicio para procesos complejos y dinámicos. Para quienes desean una solución que funcione tanto a nivel técnico como empresarial, BPMN ofrece un equilibrio valioso, especialmente en proyectos de automatización o donde la colaboración entre equipos es indispensable. Al comprenderlo y aplicarlo correctamente, usted puede alinear mejor sus operaciones con sus objetivos estratégicos, reducir costos, mejorar la comunicación y ganar agilidad.

Si su organización discute más sobre cuál es el proceso correcto que sobre cómo mejorarlo, es momento de hablar un mismo idioma. Solicite un diagnóstico con un consultor de ICX y descubra qué procesos críticos le están costando tiempo, margen y clientes.

Fuentes

Las ilustraciones se tomaron de Lucidchart https://www.lucidchart.com/ y de Interfacing https://www.interfacing.com/, herramientas en las que es posible crear modelos BPMN.
